Produtos

Rolamentos com uma fileira de esferas com contato radial

Aplicações: Motores elétricos, aparelhos eletrodomésticos, rodas de reboques.

Séries: 600, 6000, 6200, 6300, 6400, 1600

A gama de rolamentos com uma fileira de esferas de contato radial desenvolvida pela SNR serve para as aplicações mais variadas. Concebidos prioritariamente para suportar cargas radiais moderadas, estes rolamentos, os mais difundidos dentre todos, admitem também cargas axiais moderadas em todas as direções. Sua utilização é particularmente importante nas aplicações onde as velocidades de rotação são elevadas e para limitar perdas de energia.

Características técnicas:

Gaiola em chapa de aço standard, gaiolas maciças ou em poliamida (com 25% de fibra de vidro),
Junta de nitrilo ou defletor
Folga normal ou aumentada J30 (C3). Outras folgas estão disponíveis sob encomenda.

---

BUCHAS

Bucha de Fixação

Usada para fixar rolamento de furo cônico em eixo liso (tolerância máxima h10), sem encosto. É composta por 3 partes: a bucha, uma porca e uma arruela de trava

Bucha de Fixação Hidráulica

Com as mesmas dimensões das buchas normais, são recomendadas para eixos ou conjuntos de grande porte, pois são providas de canaletas de injeção de óleo, facilitando a montagem e principalmente a desmontagem.

Bucha de Desmontagem

Usada para fixar rolamento cônico em eixos com encosto (apoio), sendo que o eixo deve ter rosca, assim a porca pode empurrar a bucha contra o rolamento.

Bucha de Desmontagem Hidráulica

Arruela de Trava

É um acessório da bucha, mas também tem aplicação própria. Sua função é travar a porca, evitando que ela se solte da bucha ou do próprio eixo.

Porca de Precisão

É um acessório da bucha, mas tem também aplicação própria, onde se requer fixação de conjuntos ou partes em eixos.

Porca Hidráulica

A porca hidráulica é uma ferramenta que auxilia na montagem e desmontagem de rolamentos em buchas cônicas ou eixos. Ela facilita o trabalho, permitindo montagem sem impactos, o que contribui para que o conjunto montado tenha sua vida útil prolongada. Utiliza bomba hidráulica manual para fazer o serviço pesado encurtando o tempo de montagem e desmontagem se comparado aos métodos tradicionais usando chave e martelo.

Chave de Gancho

É uma ferramenta para aperto de porca com rasgos no diâmetro externo. É usada para a correta montagem de buchas e porcas, pois evita que sejam desferidos golpes com martelo ou talhadeira para aperto da porca, uma das grandes causas da diminuição da vida útil dos rolamentos.


Bucha de Fixação	Bucha de Fixação Hidráulica	Bucha de Desmontagem	Bucha de Desmontagem Hidráulica
Arruela Trava	Porca de Precisão	Porca Hidráulica	Chave Gancho

Buchas Autolubrificante

As buchas autolubrificantes são compostas por metal e polímero; consistem em três camadas, um suporte de aço, uma camada intermediária porosa de bronze sinterizado impregnada e recoberta por uma camada deslizante de PTFE. Permite soluções econômicas para diversas aplicações industriais e automotivas. Podem ser usadas na água ou outros meios graças à alta resistência à umidade do material. Também podem substituir os rolamentos de agulhas proporcionando uma interessante redução de custos com a eliminação de tratamento térmico dos eixos, facilidade de montagem, redução de espaço massa e redução dos componentes, tendo uma área de contato maior e uma capacidade de suportar cargas mais elevadas, não precisam de lubrificação e baixo nível de ruído.

Características básicas:

Utilização universal;
Baixo coeficiente de fricção, elevada resistência ao desgaste;
Desempenho excelente no funcionamento em seco por ser autolubrificante.

---

Ferramentas

Ferramenta para montagem e desmontagem de rolamentos

A OPINIÃO DOS ESPECIALISTAS NTN-SNR
A montagem do rolamento é uma etapa essencial que condiciona a vida útil e o bom funcionamento da instalação. O acompanhamento dos milhões de rolamentos NTN-SNR disponíveis no mercado permitiu que estabelecêssemos estatísticas muito precisas quanto à origem das falhas. Essa coleta de dados esclarece um fato essencial: é raro que o próprio rolamento seja impugnado quando ocorre uma falha prematura.
Em 90% dos casos, as causas referem-se a elementos externos classificados em quatro grandes famílias:

LUBRIFICAÇÃO INADEQUADA (55%)
Uma lubrificação inadequada ou mal conduzida reduz muito a vida útil do rolamento. Ela é frequentemente negligenciada devido à dificuldade de acesso aos rolamentos e à falta de conhecimento dos lubrificantes por parte do usuário. A escolha do lubrificante, o método, a quantidade a introduzir no rolamento (nem muito nem pouco) e a frequência de monitoramento devem ser particularmente estudados.

CONTAMINAÇÃO (18%)
O ambiente no qual operam os rolamentos é frequentemente muito poluído. De fato, poeiras, líquidos detergentes, (etc.) são elementos que reduzem extremamente a vida útil dos rolamentos.

MONTAGEM INCORRETA (17%)
A montagem de um rolamento numa máquina é uma etapa fundamental que determina a sua vida útil. De fato, um rolamento cuja montagem não houver sido executada corretamente corre o risco de se deteriorar muito rapidamente. As principais causas são as seguintes:
- métodos e meios insuficientes ou mal adaptados,
- contaminação na montagem,
- montagem brusca,
- má elaboração dos órgãos receptores: eixo e alojamentos fora da tolerância, mau acesso do lubrificante e desalinhamento.
A deterioração pode se manifestar por um ruído anormal. Ela provoca a curto prazo uma fadiga das superfícies do rolamento.

FADIGA (10%)
Os rolamentos são componentes fundamentais submetidos à fadiga. Eles são ainda mais solicitados por funcionarem raramente em condições adequadas (sobrecarga da máquina, lubrificação insuficiente,). As condições impostas às superfícies ativas dos rolamentos provocam, mais cedo ou mais tarde, degradações na superfície por lascagem.

Aquecedor Indutivo
A montagem a quente permite, pelo aumento de temperatura do rolamento, dilatar o anel interior e montá-lo sem esforço no seu eixo. Nos casos de ajuste com interferência sobre o anel externo, antes da inserção do rolamento, pode-se dilatar o alojamento por aquecimento. Seguindo um princípio inverso, pode-se também resfriar um eixo mediante um gás liquefeito para facilitar a inserção no anel interior do rolamento. Os aparelhos de aquecimento por indução NTN-SNR são mais seguros, mais limpos e mais rápidos do que o aquecimento por banho de óleo, por placa aquecedora ou estufa. O método do aquecimento com maçarico é proibido. Ele gera localmente temperaturas que alteram a dureza do rolamento e, portanto, a sua vida útil.

PALAVRAS DE ESPECIALISTAS NTN-SNR:

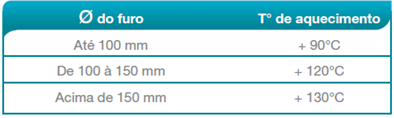

A temperatura não há deve ser tão elevada, de modo a não há modificar as características do aço (máximo 130ºC) ou dos componentes internos do rolamento. Por outro lado, ela deve ser suficiente para provocar uma dilatação conveniente que permita uma instalação fácil do rolamento por anulação temporária do aperto. A temperatura de aquecimento é função, por um lado, da dimensão e, por outro lado, do ajuste (interferência) e do material do suporte. Como regra geral, aconselham-se as seguintes temperaturas:

O acoplamento de um rolamento sobre um eixo ou um alojamento requer uma certa agilidade para os alinhar. A utilização de massa de montagem facilita a inserção e protege o eixo e o alojamento contra a corrosão de contato. O uso de luvas térmicas mostra-se necessário para uma manipulação fácil e segura das peças aquecidas. No caso de rolamentos pesados, deve-se prever uma ajuda para a sua manipulação (cabo utilizado com polias móveis, ou mesmo com uma ponte rolante).

Os pontos fortes da gama FAST THERM:

PRÁTICO E DE UTILIZAÇÃO SIMPLES
Concepção robusta para uma utilização em ambiente industrial
Pronto para utilização imediata
Não há exige manutenção
O braço pivotante ergonômico aos tamanhos 35 a 300 facilita a instalação das peças a aquecer
A tela ergonômica de controle tátil é utilizável mesmo com luvas de proteção
- 3 teclas são suficientes para programação da versão portátil (duas para a regulagem da temperatura (+50ºC a +240ºC), uma para acionar a operação)
- 2 teclas suplementares, além das outras versões, permitem também o controle no modo duração de aquecimento (0 a 99 min)
- Visualização da temperatura ou duração, assim como do código de erro para um diagnóstico rápido
Sinal sonoro ao fim do ciclo de aquecimento
Escolha da visualização da temperatura em ºC ou ºF

ROBUSTO E EFICAZ
Design industrial robusto com garantia de 3 anos
Telas de controle resistentes ao óleo, à poeira e à água.
Rápido e econômico, com o modo de funcionamento TURBO-BOOST
Em posição horizontal (apoiado na base de poliamida), a peça aquece duas vezes mais rápido.
Eficaz, não há sendo necessário aquecer várias vezes a mesma peça para manter a temperatura desejada.
Quando a temperatura diminuir 5ºC, o aparelho retoma automaticamente o ciclo de aquecimento. Esta retomada é assegurada por cinco ciclos consecutivos.

ECOLÓGICO
Sem fumaça nem vapor de óleo
Excelente rendimento energético (aproximadamente 80%), que garante:
- poupar tempo e energia
- uma vida útil do aparelho prolongada.
Fornecimento em série com sonda de temperatura, luvas de proteção e manual de utilização. Chave de gancho articulada
As chaves reguláveis NTN-SNR permitem apertar e afrouxar facilmente e com toda segurança as porcas do tipo KM, KML, KMK e também as porcas de precisão B, TB, BR. Elas evitam qualquer deterioração da porca ou do eixo. Cinco chaves para fechar ou abrir até 30 porcas de tamanhos diferentes!

VANTAGENS
Sendo fabricadas em aço temperado especial, elas são muito robustas. A articulação equipada com uma mola de Belleville garante suavidade e confiabilidade de funcionamento. A designação gravada a laser torna-os facilmente e permanentemente identificáveis. O orifício sobre a empunhadura facilita a sua organização
Elas são polivalentes, cobrindo diâmetros de porca de 15 a 180 mm
Disponíveis em duas versões:

	Com pino para porcas com furos
	Com gancho para porcas com chanfros

Extratores
Manual autocentrante 2 ou 3 pernas. Uma gama de ferramentas simples, robustas e eficazes para uma desmontagem fácil e sem risco dos rolamentos de pequena e média dimensão.

VANTAGENS
Prático
O mecanismo de autocentragem garante um posicionamento simultâneo das garras do extrator sobre o rolamento, compacto, ergonômico e utilizável em todas as posições por uma única pessoa

Seguro
Um dispositivo de bloqueio impede que as garras se dobrem ou saiam da posição, quanto mais elevada for a força de extração, mais as garras se aproximam da peça. Robusto, concebido em aço temperado para uma resistência máxima.

Polivalente
Conversível rapidamente em três ou duas garras conforme o espaço disponível. Três modelos disponíveis a selecionar conforme o diâmetro externo das peças a extrair e o suporte necessário:

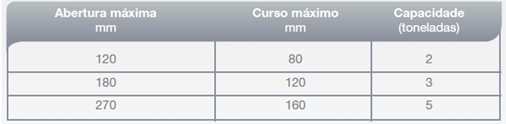

Hidráulico

APLICAÇÕES
O dispositivo de autocentragem facilita a sua instalação e a ancoragem em torno do rolamento. A potência desenvolvida pelo sistema hidráulico permite extrair a peça com toda segurança com muito pouco esforço.

VANTAGENS
Prático
Fornecido em uma maleta resistente e pronto para ser empregado. Não é necessário montar as garras previamente; Compacto, com bomba hidráulica integrada. Bombas, tubos ou cilindros separados já não são necessários; Ergonômico, com empunhadura de bombeamento pivotante em 360º que permite utilizar o extrator na posição mais confortável. Telescópico, garantindo uma transmissão ótima do esforço; Centragem facilitada do pistão no eixo graças à sua ponta integrada, retrátil; Uma extensão do pistão é fornecida em caso de face de apoio afastada; Um dispositivo de retorno do pistão torna-o imediatamente pronto para uma utilização posterior; O curso longo do macaco hidráulico permite desmontar numa única operação na maioria dos casos.

Polivalente
Possibilidade de conversão em duas ou três garras conforme a acessibilidade ao rolamento; Disponível em três versões conforme a potência e o tamanho necessário: 4, 12 e 20 toneladas; Separador-Descolador

APLICAÇÕES
Permite também extrair todas as peças montadas sobre um eixo como polias, volantes ou pinhões. O conjunto fornecido em uma caixa metálica resistente inclui: Um extrator-empurrador com parafusos de força com capacidade de 5 toneladas. Uma extensão para adaptar os tirantes ao comprimento de extração necessário. Um separador com duas lâminas para soltar e segurar os anéis e rolamentos de dimensão externa entre 22 e 115 mm.

VANTAGENS
Prático e seguro
Extrator progressivo e simples por parafusamento. As lâminas chanfradas muito afiadas garantem uma boa fixação evitando assim qualquer bloqueio da peça a extrair e qualquer deterioração do suporte do eixo. Após a separação por aperto das duas lâminas, a reversão do separador permite a aplicação de grandes forças sem deformação das lâminas para a extração completa da peça.

Robusto
As lâminas de separação são fabricadas em aço especial, com garantia de resistência e longevidade; O fuso em aço carbonitretado não exige manutenção específica: Não é mais necessário usar óleo nem graxa por furo.

APLICAÇÕES
Coleção ideal de extratores resistentes com tirantes adaptados para a extração pelo furo: - Rolamentos cujo anel externo apresenta um ajuste de aperto no seu alojamento. - Anéis externos ou anéis de vedações fortemente bloqueadas.

VANTAGENS
Robusto
Extratores concebidos em duas partes fabricadas em aço especial muito resistente à ruptura e ao desgaste, garantido longevidade. Fusos em aço carbonitretado não exigem manutenção específica.

Ergonômico
Parafuso de força munido de uma empunhadura. Larga faixa de utilização
Opção 1 inclui seis extratores para diâmetros de furo de 12 a 45 mm. Opção 2 inclui quatro extratores para diâmetros de furo de 35 a 100 mm. Kit de Montagem a Frio

APLICAÇÕES
A montagem com o tubo percursor e com o apoio de tamanho adequado, garante a transmissão dos esforços de acoplamento ao anel do rolamento com o ajuste mais apertado. O apoio simultâneo sobre os anéis interior ou exterior previne riscos de deterioração ao nível das pistas e dos corpos rolantes. O conjunto adequado também para montagem de outros componentes como buchas, espaçadores, anéis de vedação, juntas, pinhões ou polias.

VANTAGENS
Com uma apresentação leve e resistente para utilização na oficina, essa maleta contém 33 apoios:
Muito robustos para uma vida útil prolongada em material sintético resistente ao choque para evitar qualquer atrito metal/metal perfeitamente utilizáveis com uma prensa calibrados para aproximadamente 400 rolamentos diferentes:
- com diâmetros de furos entre 10 e 50 mm
- e com diâmetros exteriores entre 26 e 110 mm
Marcações identificadas de modo claro e durável para facilitar a seleção; Três tubos percursores leves e muito robustos em alumínio com uma boa empunhadura; 1 martelo especial anti-ressalto garantindo um impacto ótimo.

Bomba Hidráulica
A montagem dos grandes rolamentos com furo cônico requer esforços consideráveis dificilmente realizáveis por aperto mecânico com parafusos. A utilização de uma tecnologia hidráulica mostra-se necessária nesse caso. Uma possibilidade é injetar um filme de óleo sobre toda a superfície de contato entre o eixo e o anel interior. Isso reduz os atritos gerados pelo acoplamento e facilita o aperto. Outra possibilidade é introduzir óleo sob pressão muito alta numa porca hidráulica, o que produz o impulso necessário ao acoplamento. Pode-se também por em prática os dois princípios simultaneamente para facilitar a montagem. O controle do jogo residual é feito mediante calibradores de espessura ou um comparador que mede o avanço no suporte cônico. Dois tipos de montagem são adequados para este método: Uma bomba manual levíssima de alta pressão 700 bars (70 MPa) de dois estágios.

APLICAÇÕES
Essas bombas de alta pressão são concebidas para serem utilizadas com as porcas hidráulicas a sinal automático ou para a montagem e desmontagem de rolamentos sobre filme de óleo. As bombas são fornecidas em série com os seguintes acessórios dimensionados para 700 bars : 1 manômetro que minimiza o risco de sobrecarga 1 mangueira flexível de alta qualidade (1,5 m na bomba reservatório 0,3 litro, 3 m para reservatório de 0,9 litro) 1 conexão com acoplamento rápido (peça fêmea) adaptada à porca hidráulica NTN-SNR Elas são fornecidas cheias de óleo hidráulico

VANTAGENS
Concepção extremamente leve e compacta; Reservatório robusto em materiais compósitos; Ergonômico: bloqueio da alavanca para facilitar o transporte Robusto: bomba com garantia vitalícia nas condições normais de utilização Eficaz: poupa tempo e esforço graças aos dois estágios que permitem reduzir de 80% o número de golpes de bomba com relação às bombas de um estágio! Segurança do usuário: alavanca isolada eletricamente e válvula de segurança. Polivalente: dois volumes de reservatório disponíveis: – 0,3 litro para as porcas HMV 54 E BF - 0,9 litro para as porcas HMV 92 E BF
Os acessórios incluem: Manômetro (0-700 bar) - Cheio de líquido para proteger contra qualquer queda brusca de pressão - Graduação dupla, em bar e Psi - Dotado de um dispositivo de proteção contra a ruptura.
Tubos flexíveis 700 bar - Muito robustos em termoplástico reforçado com mantas e fios os trançados em aço. - Envelope em poliuretano para uma resistência extrema à abrasão. - Dotada de uma proteção/punho em borracha.
Com uma conexão de acoplamento rápido (peça fêmea) 1500 bar, que oferece uma segurança máxima graças ao seu bloqueio em batente e a uma vedação ótima com válvula de face plana. Características técnicas do óleo hidráulico: Contém inibidores de corrosão que não atacam os materiais de vedação como o nitrilo.

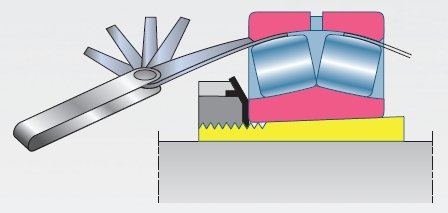

Calibrador de Folga
Uma ferramenta simples e precisa de medição do jogo entre duas peças

APLICAÇÕES
Esse conjunto de lâminas de diversas espessuras permite a medição rápida e muito precisa do jogo radial, particularmente nos rolamentos autocompensadores de rolos e rolamentos de rolos cilíndricos. Comporta 17 lâminas. Duas versões de jogos de lâminas: 150 mm e 300 mm de comprimento.

VANTAGENS
Jogos de 17 lâminas com extremidade arredondada
Disponíveis em 150 e 300 mm
Protegidos por uma armadura em aço
Calibrados a 1/100

Termômetro infravermelho com Mira Laser
O termômetro LASER TEMP 301 reúne segurança e precisão. Segurança da medição infravermelho à distância para os objetos incandescentes, em movimento ou de difícil acesso. Precisão da medição graças à sua sonda de contato. O seu sistema óptico elaborado permite uma medição fácil e precisa de pequenos alvos distantes.

VANTAGENS
Faixa de medição estendida em modo infravermelho: -50ºC a + 850ºC. Precisão elevada, obtida graças às seguintes características: - mira laser; - excelente relação distância / alvo de 30 / 1; - emissividade regulável 0,1 e 1; - sonda filar termopar de tipo K. Medição muito rápida: tempo de resposta inferior a 1s. Memória interna para registro de até 20 medições.

Dotado das funções:
- Alarmes alto e baixo, visual e sonoro, reguláveis; - Desligamento automático que otimiza a vida útil; - Medição máxima, mínima, diferença, média;
Leve, e ergonômico em forma de pistola; Fácil de utilizar, facilmente ajustável em ºC ou ºF; Visor retroiluminado para facilitar a leitura. Fornecido com: sonda filar termopar de tipo K (faixa -50ºC a + 440 ºC, comprimento 1m) Estojo de proteção. Manual de utilização.
